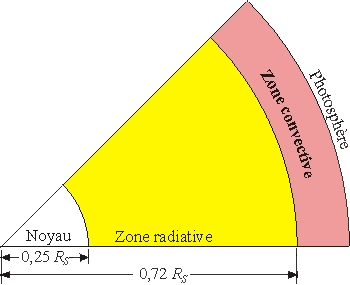

Cette figure montre les trois parties internes du Soleil.
Le cœur ou noyau, au centre, a un rayon égal au 1/4 de celui du Soleil.
La zone radiative entoure le cœur et s'étend jusqu'à 72 % de la surface du Soleil.
La zone convective, malgré son épaisseur inférieure à la zone radiative, occupe la majeure partie du volume du Soleil, soit 62,7 %.
La photosphère que nous étudierons à la section 15.4 est la partie visible du Soleil, sa «surface».
